墨挂道具[sumikake-dougu]
芒草
3水平、垂直的工具
1.水平器
在木制及金属制的具有正确表面的尺子上纵横安装了2个水平玻璃杯。用于通过气泡的移动来调查部件的水平或垂直是否正确。

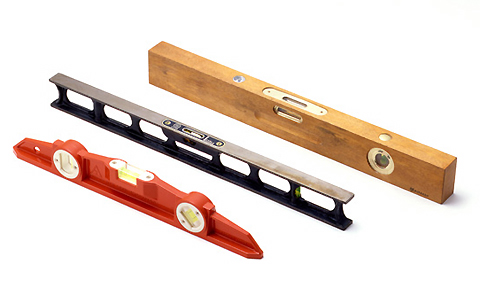

各种水平器
2.水盛管
用于观察长距离的水平。在圆形的罐子上安装软管,然后在其前面安装玻璃管。将装在罐子里的水从放在地面上的软管引导到玻璃管,连接那个水的高度,可以调查水平。
3.糸卷
用水平器和水盛管调查的水平点之间用线连接,用于出基准线。

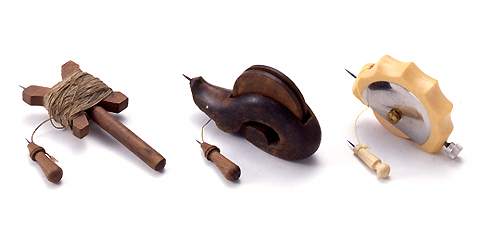

从左边开始是风筝线卷型、户车型、若叶型
4.下摆
是在线上加上重量的东西,用于从部件上垂下来调查垂直的成败。

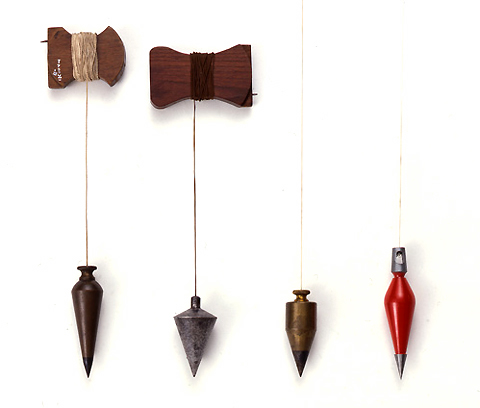

左起纺锤型2分,炮弹型2分
- ＊本页的内容摘录了《竹中大工道具馆收藏品录第5号-墨挂规类、格引、锥篇-》的解说。
- ＊品名主要是参考关西使用的道具名称,根据本馆使用的统一名称而定。根据地域和研究人员的不同,道具的名称也会有所不同。
