墨挂道具[sumikake-dougu]
芒草
6绘制曲线的工具
1.御定规
把竹签从两侧推着停着。竹签的部分是可移动式的,将其按照圆木的断面等曲线拍摄其形状,然后再转移到其他方面(参照照片)。
尺子的使用方法)
2.口引
为了进一步提高用尺子拍摄的面的精度而使用。将加工后的部件组合起来,在基准面沿着作为口引支点的一侧移动的话,加工面会画出与之平行的曲线(参照照片)。反复将加工面根据该线进行微调,提高完成的精度。
口引的使用方法

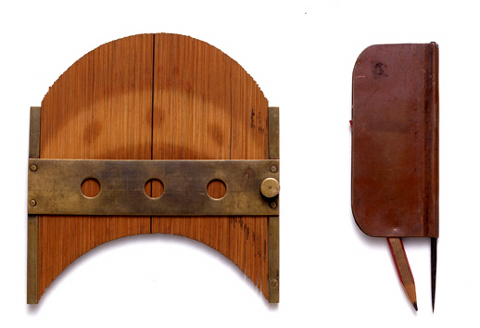

左起御尺、口引
3.型板
神社建筑屋顶的坡度等,为了方便当时的工作,木匠自己制作的尺子。

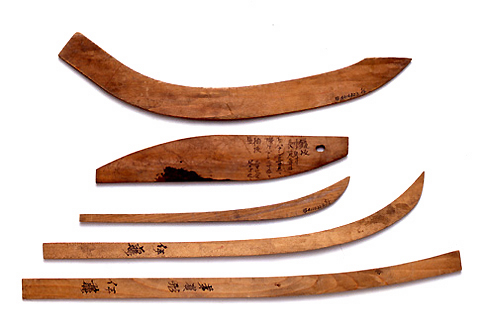

型板
- ＊本页的内容摘录了《竹中大工道具馆收藏品录第5号-墨挂规类、格引、锥篇-》的解说。
- ＊品名主要是参考关西使用的道具名称,根据本馆使用的统一名称而定。根据地域和研究人员的不同,道具的名称也会有所不同。
